Einbauanleitung Umkehrosmose-Anlage

Denkbar einfacher Einbau,
entweder unter der Küchenspüle
(s. Foto links) oder viel besser ...

über, neben bzw. unter einem anderen Waschbecken, z. B. in der Waschküche, was viele wichtige Vorteile bringt:

Wertvoller Tipp für Eigenheimbewohner

Wenn Sie können, installieren Sie UO-Anlagen möglichst nicht in einem Raum,
der durch Heizung, Kühlschrank, Geschirrspülmaschine, Herd etc. ständig warm gehalten wird.

Sollten Sie einen Garten besitzen oder viele Blumen gießen in den Sommermonaten, empfehlen wir Ihnen, die Anlage im Keller an der Wand zu montieren und das Abwasser in einer 500 Liter Regentonne zu sammeln
zum Gartenbewässern.
So sparen Sie doppelt.

Montieren Sie den Wasserhahn einfach auf ein Brettchen (L,B,H ca. 15x5x1 cm), das mit einem kleinen Winkel an die Wand geschraubt ist (siehe Foto links).

Ob Sie Wein, Bier, Kartoffeln oder Wasser aus dem Keller holen, bleibt der gleiche Weg. Und bei korrekter Verwendung der Anlage...

öffnen Sie den Wasserhahn in der Regel ohnehin nur einmal am Tag, um den Tank
jedes Mal vollständig zu leeren. und das Trinkwasser in Glasflaschen abzufüllen,
in denen Sie es dann gleich mit einem Wirbelino Wasserwirbler
strukturieren und informieren können.
Begründung:

Damit Sie immer frisches und nicht jahrelang abgestandenes Wasser trinken.
Nur wenn Sie der Membran lange Produktionszeiten am Stück (1-2 Stunden) bzw. 5 bis 10 Liter gefiltertes Trinkwasser (Permeat) auf einmal ermöglichen, erhalten Sie bestmögliche Filterwirkung!
Und natürlich nur, wenn Sie das Diffusionswasser (Stillstandswasser in der Membran) vor jeder Produktion vorher weglaufen lassen.
(Eine bebilderte Anleitung dazu erhalten Sie bei jeder Bestellung einer
UO-Anlage und auf telefonische Anfrage.)

Eine Montage neben oder über einem Waschbecken (im Keller) hat außerdem den
großen Vorteil, dass Filterwechsel (in Augenhöhe) viel bequemer, einfacher und schneller zu erledigen sind, da Sie dazu nicht immer in den dunklen, engen Unterschrank unter Ihrer Küchenspüle kriechen müssen.

Weitere Vorteile:

Da die Raumtemperatur im Keller meist kühler ist als in der Küche, dient das der Hygiene, denn je kühler, desto weniger vermehren sich die im Leitungswasser vorhandenen Keime in Ihrer Anlage.
Je kühler das Wasser ist, desto besser sind die Rückhaltewerte, umso sauberer wird Ihr gefiltertes Trinkwasser!
Je näher am Hauswasserzugang Sie installieren, umso weniger kommt das Wasser mit den Ablagerungen (Kalk, Rost...) sowie dem Biofilm in den Hauswasserleitungen in Kontakt, umso weniger Keime (z. B. Legionellen...) und Schwermetalle löst es aus den Rohrleitungen und umso sauberer und hygienischer ist es daher.
Wasser, das beim Filterwechsel aus den Gewinden der Filtergehäuse tropft,
fällt direkt ins Waschbecken und muss nicht umständlich mit Schüssel und Lappen nach jedem Filterwechsel unter dem Waschbecken aufgewischt werden.
Das ist bequem und erspart Ihnen viel Zeit und Arbeit.

Platzbedarf

Die 5 Filter brauchen nur 39 x 15 x 44 cm Platz (mit Permeatpumpe 39 x 17 x 49 cm), und passen (zur Not) auch in sehr kleine Spülbecken-Unterschränke.

Hinweis:
Die 800 GPD Direct-Flow-Anlage, die 600 GPD Direct-Flow-Anlage und die stromlose 3x200 GPD Direct-Flow-Anlage können auch auf dem Boden stehen und brauchen nicht unbedingt montiert zu werden.

Von Wasser-hilft erhalten Sie auf Wunsch gern eine bebilderte Liste mit allen Anschluss-Möglichkeiten kostenfrei vorab gemailt.

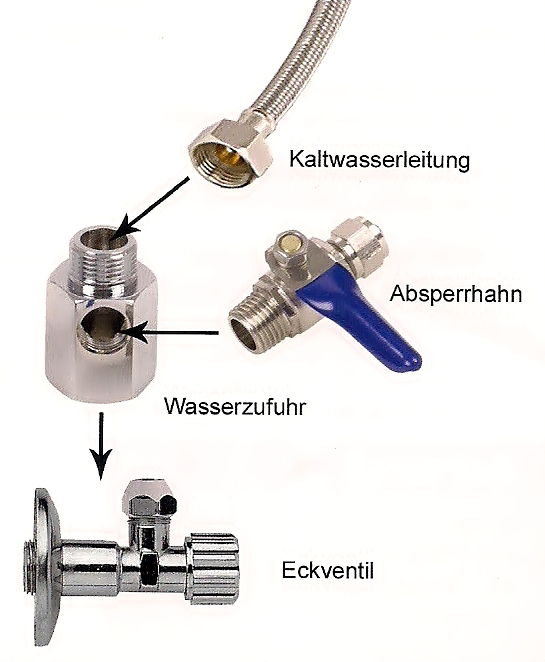

Anschluss an der Kaltwasserleitung

Bei sehr kalkhaltigem Leitungswasser raten wir zu einem Standard-Anschluss
ohne Rückschlagventil (komplett aus Metall):

oder neu auch einteilig erhältlich:

Anschluss unter einem Waschbecken, 3/8 Zoll Adapter mit Kugelhahn
für 1/4 Zoll Wasserschlauch (Zuleitung zur UO-Anlage).

Schlauch anschließen - siehe 4 Fotos.
(Für Direkt Flow Anlagen mit durchflussstarken Membranen, z. B. 800 GPD oder
600 GPD ULP, erhalten Sie den Kugelhahn für 3/8 Zoll Wasserschläuche.)

DVGW-zertifizierter Kaltwasseranschluss

NEU

Stabilerer
Hebel zum
Absperren
des Wassers

ALT.
Der graue
Plastikhebel
hat sich sehr
schnell abge-
nutzt und den Anschluss
unbrauchbar
gemacht

Sofern es bei Ihnen von der Größe her passt, können Sie auch ein Winkel-Absperr-Ventil mit integriertem Rückschlagventil einbauen (made in UK by John Guest).

Empfehlung - sehr einfach anzuschließen:
Nutzen Sie diesen preiswerten Kaltwasseranschluss mit Rückschlagventil (für 3/8 Zoll Wasserleitung), den wir auch selbst im eigenen Haus verwenden, s. Foto
(s. auch: Funktion, Einbau, Technik, Wartung)

Kaltwasseranschluss 3/8 Zoll
mit integriertem Rückschlagventil
und Schnellsteckverbindung
für den weißen Wasserschlauch
montiert unter Waschbecken,

Ventil geöffnet
(blauer Hebel parallel
zum Wasserschlauch.

Wird der blaue Hebel
um 90 Grad nach oben
gedreht, ist die Wasserzufuhr
]nur] zur Anlage 100% gesperrt)

Dieser Anschluss ist innen komplett
aus Metall (Mitte ist kunststoffummantelt).
Er hat den Vorteil, dass sich das Mittelteil auch nach der Installation drehen lässt, so dass Sie den Absperrhebel jederzeit gut bedienen können.

Natürlich können Sie jede UO-Anlage
auch direkt an einem Wasserhahn anschließen. Einfach diesen Adapter aufschrauben (auch komplett aus Kunststoff noch preiswerter lieferbar.).

Kein Werkzeug und
kein Installateur erforderlich.

Wenn Sie einen Wasserverteiler mit Absperrventilen zwischenschalten,
können Sie den Wasserhahn weiterhin unabhängig von der UO-Anlage nutzen.

Trinkwasserspeicher

Der Trinkwasserbehälter ist frei beweglich (könnte auch 2-3 Meter entfernt stehen) und kann gestellt oder gelegt werden, was Ihnen die Reinigung (z. B. unter einer Spüle) enorm erleichtert.

Foto links: (neu) Stahlgehäuse,
Tankventil oben senkrecht.

Foto rechts: (alt) Kunststoffgehäuse,
Tankventil oben seitlich.

Auf Wunsch sind verschiedene
Größen lieferbar, 2, 2.8, 3.2, 10
Gallonen..., (s. ganz rechts)

Wenn Sie eine UO-Anlage bei Wasser-hilft bestellen, erhalten Sie u. a. auch eine bebilderte Montage- und Betriebs-Anleitung, bebilderte Bedienungs-Hinweise, Informationen über alle denkbaren Anschlussmöglichkeiten und Hinweise zu Filterwechsel und Hygiene.

Farbige Wasserschläuche zum einfachen Anschließen

Die meisten Umkehrosmoseanlagen haben insgesamt 4 Anschlüsse für 1/4 Zoll Leitungen. Die 4 Anschlüsse der Anlage sind mit 4 verschiedenen Farben markiert,
die 4 mitgelieferten Verbindungsleitungen ebenfalls. So gehen Sie bei der Montage sicher, dass alles stimmt, und das Anschließen geht schnell, sicher und einfach.

Anlagen mit zeitgesteuerter, automatischer Spülfunktion von Wasser-hilft haben
5 verschieden farbige Schläuche:

Wasserzufuhr
Vom Adapter mit Absperrhahn (Kugelventil) in Ihrer Kaltwasserzuleitung
zum Grobsediment-Vorfiltergehäuse (5 µ) führt ein weißer Schlauch.
Anschluss Vorratsbehälter
zum Tankventil führt ein roter Schlauch (durch den das Trinkwasser hin- und zurück fließt).

Ist der Umkehrosmose-Hahn zu und das Tankventil offen, fließt solange gefiltertes
Trinkwasser in den Tank, bis dieser voll ist. Sobald Sie den Wasserhahn öffnen,
fließt dieses reine Trinkwasser zum Umkehrosmose-Hahn.
Schließen Sie das Tankventil und öffnen den Wasserhahn, fließt das Trinkwasser
direkt zum Hahn (sinnvoll, um das Diffusionswasser auszuspülen und bei jedem Wechseln der Filter – alle 6 Monate – sowie der Membran – alle 3 Jahre).

Umkehrosmose Wasserhahn
Sie erhalten eine edle Metall-Armatur mit langem Auslegearm und
Keramikscheibendichtung, s. Wartung. Zum Wasserhahn führt ein blauer Schlauch.

Abwasser-Ablauf
Es ist nur 1 kleines Loch zu bohren, oberhalb vom Siphonabfluss, beiliegende Dichtung anklemmen, schwarzen Abwasserschlauch ca. 1,5 cm tief einstecken, fertig!

Natürlich können Sie das Abwasser auch in einer Regentonne auffangen und zum Gießen nutzen (z. B. 10 m Schlauch bestellen) oder in den Abfluss des Waschbeckens leiten.

Bei hochwertigen Umkehrosmoseanlagen (z. B. Wasser-hilft-Permeat) ist das Verhältnis Abwasser zu Reinwasser optimal auf 3:1 eingestellt. Das sichert einerseits das gründliche Spülen der Membran (sie würde sonst sofort verstopfen) und minimiert zugleich die Abwassermenge.
Bei Verwendung einer Permeatpunpe bleibt dieses Verhältnis auch bei sich füllendem Tank konstant gleich gut (trotz des dabei stetig steigenden Gegendrucks im Tank) und steigt nicht auf 10:1 oder noch höher wie ohne der Wasser sparenden Permeat-Pumpe.

Ohne Permeatpumpe, mit größerem Flow Restrictor oder billigen chinesischen Membranen, kann das Abwasserverhältnis leicht auf 12:1 steigen!
(Mehr dazu siehe: https://wasser-hilft.de/umkehrosmose_anlage_permeat.htm)

Anlagen mit zeitgesteuerter, automatischer Spülfunktion während Ihrer Abwesenheit
haben zusätzlich einen gelben Schlauch zum Ausspülen des Diffusionswassers,
das sich während jeder Stillstandszeit in der Membran bildet.

Alle Verbindungsleitungen von und zur Umkehrosmose-Membran sowie von und zum Vorratsbehälter liegen bei. Sie brauchen nur eingesteckt zu werden.

Selbstverständlich können Sie auch jeden Schlauch in weiß oder jeder anderen Farbe verwenden. Die Farben dienen nur der leichteren Orientierung beim Einbau.

Standard-Anschluss an Ihre Wasserleitung

3/4 " Anschluss-Adapter, o. li.
3/4 " Verlängerung, o. re.
Kugelhahn 3/4 " für
1/4 " Wasserschlauch

Fotos
RAS

3/4 " 1/2 " 3/8 "

Teilen Sie bitte den Durchmesser Ihrer Kaltwasserleitung bei Ihrer Bestellung mit.
Sie erhalten dann von Wasser-hilft den für Ihre Wasserleitung und Umkehrosmose-Anlage exakt passenden Anschlussadapter. Sie ersparen sich dadurch die Fahrt zum Sanitär-Fachmarkt und die umständliche Sucherei dort.

Sofern Sie im Feld "Kommentar" keinen Hinweis geben, erhalten Sie standardmäßig einen 3/8 Zoll Anschluss mitgeliefert.

Exakte Zeichnungen und Anschluss-Pläne erhalten Sie mit Ihrer detaillierten Montage- und Betriebs-Anleitung (natürlich in Deutsch und mit Farbfotos - von Wasser-hilft).

Wichtig: Schützen Sie das transparente Vorfiltergehäuse vor Licht,
um Algenwachstum in Ihrer Anlage zu minimieren! Ein Tuch oder ein Blatt Papier reichen dafür.

Hinweis:
Eine Booster-Pumpe (mit Stromanschluss) ist in Haushalten mit Wasserleitungsdruck über 3 bar nicht erforderlich! (Standard sind in Deutschland meist 3-6 bar)
Sie macht Sinn auf Booten, in Berg- oder Jagdhütten sowie Campingwagen und ist erforderlich, wenn Ihr Leitungswasserdruck unter 2,8 bar liegen sollte.

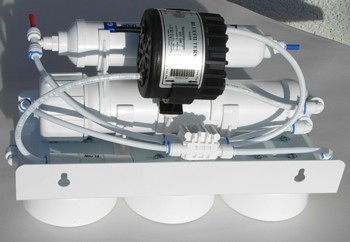

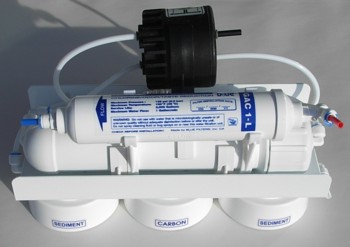

Wie die Wasser-hilft-Permeat Umkehrosmoseanlage bei Ihnen ankommt, sehen Sie auf den folgenden Fotos.

Membran, Aktivkohlenachfilter und Permeat-Pumpe sind von Wasser-hilft für Sie bereits fertig vormontiert. Auch alle Anschlüsse zur Abschalt-Automatik (4-Wege-Ventil) und zum Durchflussbegrenzer (Flow Restrictor) sind schon betriebsbereit montiert.

Jede Ersatz-TFC-Membran - das Herzstück Ihrer Umkehrosmose-Anlage - ist desinfiziert
und luftdicht verschweißt (s. Foto).

Bitte fassen Sie die Membran am besten gar nicht mit den Händen an (oder nur am Ende, nicht im blauen Bereich), um Fettrückstände und Keime von den Fingern zu vermeiden.

Beim Membranwechsel: Stecken Sie die Membran nach dem Öffnen der Verpackung mit den beiden kleinen Gummidichtungen voran in das dafür vorgesehene, waagrechte Membrangehäuse der Osmoseanlage.

Lassen Sie bei jedem Filter- und Membranwechsel das Tankventil solange geschlossen, bis zumindest 10-15 Liter gefiltertes Wasser durchgeflossen sind.
Wenn Sie den Postcarbonfilter = Kohle-Nachfilter gewechselt haben, drehen Sie diesen 10 bis 20 Mal um eine halbe Drehung, damit der lose Kohlenstoff-Staub schneller ausgespült wird.

Beim Neukauf einer Wasser-hilft-Anlage Modell Deluxe, Permeat, Permeat S, Booster, Booster S oder Premium erhalten Sie die Membran und den Postcarbonfilter bereits betriebsfertig installiert.

Für alle, die Ihre Umkehrosmose-Anlage nicht bequem im kühlen Keller installieren können, sondern unter der Küchenspüle installieren müssen oder wollen, könnte die Montage des Umkehrosmose-Wasserhahns neben der Küchenspüle z. B. so aussehen:

Im Hintergrund sehen Sie die Armatur für Leitungswasser (Kalt- und Warmwasser),

vorne für reines, gefiltertes Umkehrosmose-Trinkwasser.

Das hoch aufragende Auslaufrohr (Kran) des Osmosewasserhahns ist um 360 Grad schwenkbar, so dass Sie sowohl über der Spüle (im Bild in die Glasflasche mit dem kleinen Trichter oben drauf) als auch in ein hohes Glas auf der Arbeitsplatte daneben
(s. 0,5 l Glaskrug rechts) abfüllen können.

Außerdem ist das Auslaufrohr komplett abnehmbar (senkrecht nach oben herauszuziehen), was Ihnen die Reinigung oder einen Austausch erheblich erleichtert.

Wenn Sie keinen zweiten Wasserhahn für Ihr Trinkwasser wollen
z. B. bei einer Keramikspüle mit breitem Rand, einer teuren Marmor- oder Granit-Arbeitsplatte (oder wenn der Vermieter Ihrer Einbauküche dies nicht erlaubt),
können Sie sich eine "Drei-Wege-Komfort-Armatur" installieren - auf Wunsch
natürlich auch eine aus INOX Edelstahl.

Dreifach-Armatur

Aufwändige 3-Wege-Komfort-Armatur mit Einhebel-Mischbatterie für Leitungswasser (warm + kalt)
und
zusätzlicher Umschaltung auf
reines, gefiltertes Umkehrosmose-Trinkwasser
(Aktionspreis siehe Bestellformular)

Zusätzlich zu Ihrer normalen Wasserleitung (mit Warm- und Kaltwasser - geregelt über eine komfortable Einhebelmisch-batterie -) können Sie damit auch reines Umkehrosmose-Trinkwasser aus Ihrem Umkehrosmose-Wassertank ausgießen. Das ermöglicht Ihnen die zusätzliche integrierte Umschaltung auf reines UO-Wasser (Permeat) und die zweite Auslassöffnung am Auslegearm (Kran).

Weitere formschöne Armaturen, auch 3 Wege-Komfort und INOX Edelstahl Armaturen
